HOT【引擎系統維修】2016中華Zinger 2.4 引擎大修 2025-12-09 16:58
車輛基本資訊：2016款中華Zinger 2.4，行駛里程18.2萬km，進廠主訴「怠速抖動（怠速波動率＞8%）、全油門動力衰減20%、冷卻液輕微滲漏」。初檢數據：1-4缸缸壓分別為8.2/7.8/8.0/7.5 bar（標準值≥10.5 bar），判定需執行引擎本體大修。
一、 引擎拆解與初檢
圖一
圖二
1. 預拆解準備：斷開高壓線圈、燃油軌管路（釋放燃油壓力至0.2bar以下）、冷卻系統管路（標記管路對接編號），拆除前保桿及冷氣散熱片外護網，預留引擎抬升空間。
2. 引擎抬離車身：以引擎吊架鎖定缸體吊耳，拆解引擎底座（共4組M12螺栓，拆卸力矩45N·m），連同變速箱一體抬離（圖1為待抬升的引擎艙狀態）。
3. 缸體初檢：分離缸體與汽缸頭後，測得汽缸壁磨損量0.03mm（標準磨耗極限0.05mm），活塞裙部徑向磨損0.02mm，判定需執行削活塞處理；汽缸頭平面度測量（百分表+磁力座）數值0.04mm（標準≤0.02mm），同步執行汽缸頭平面鏜削加工。

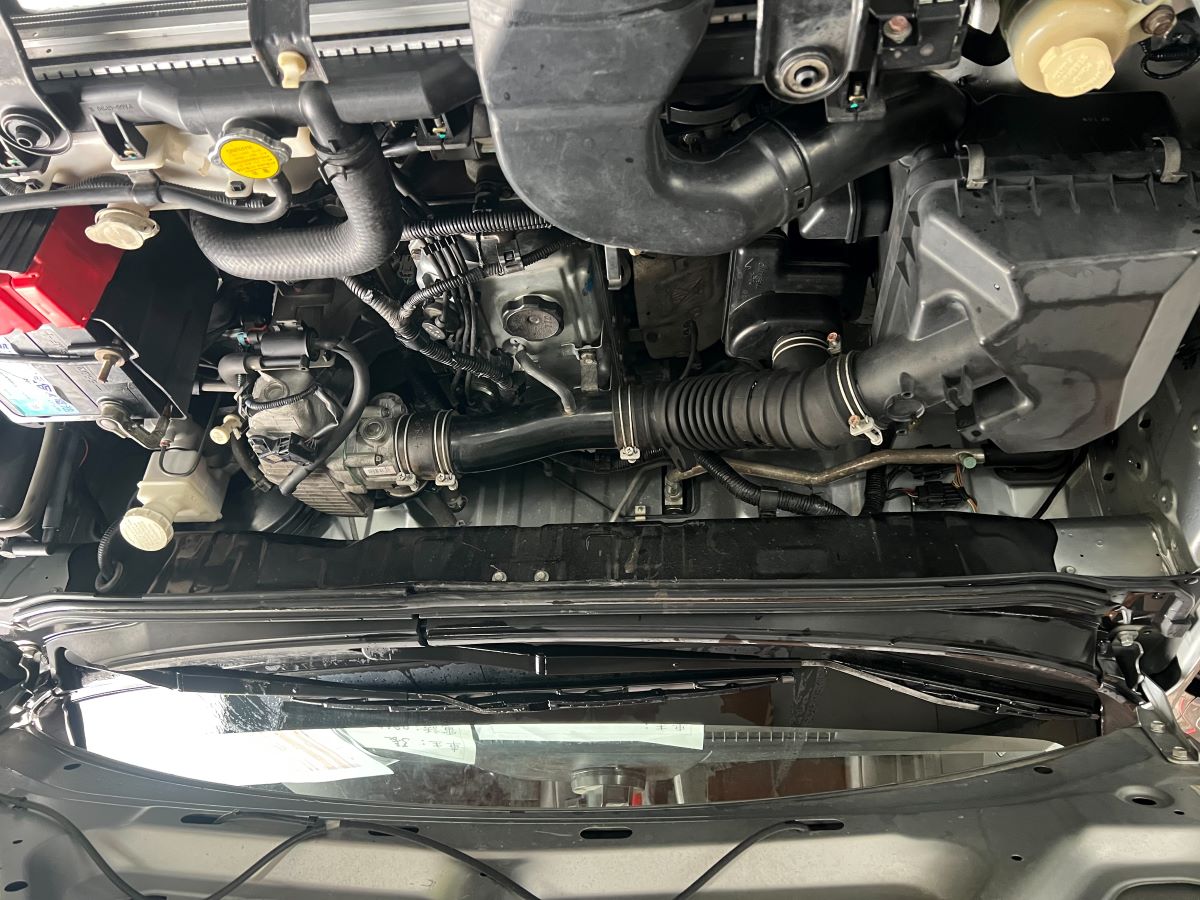

（圖1：待拆解的2016中華Zinger 2.4引擎艙，可見冷氣散熱片及管路標記）

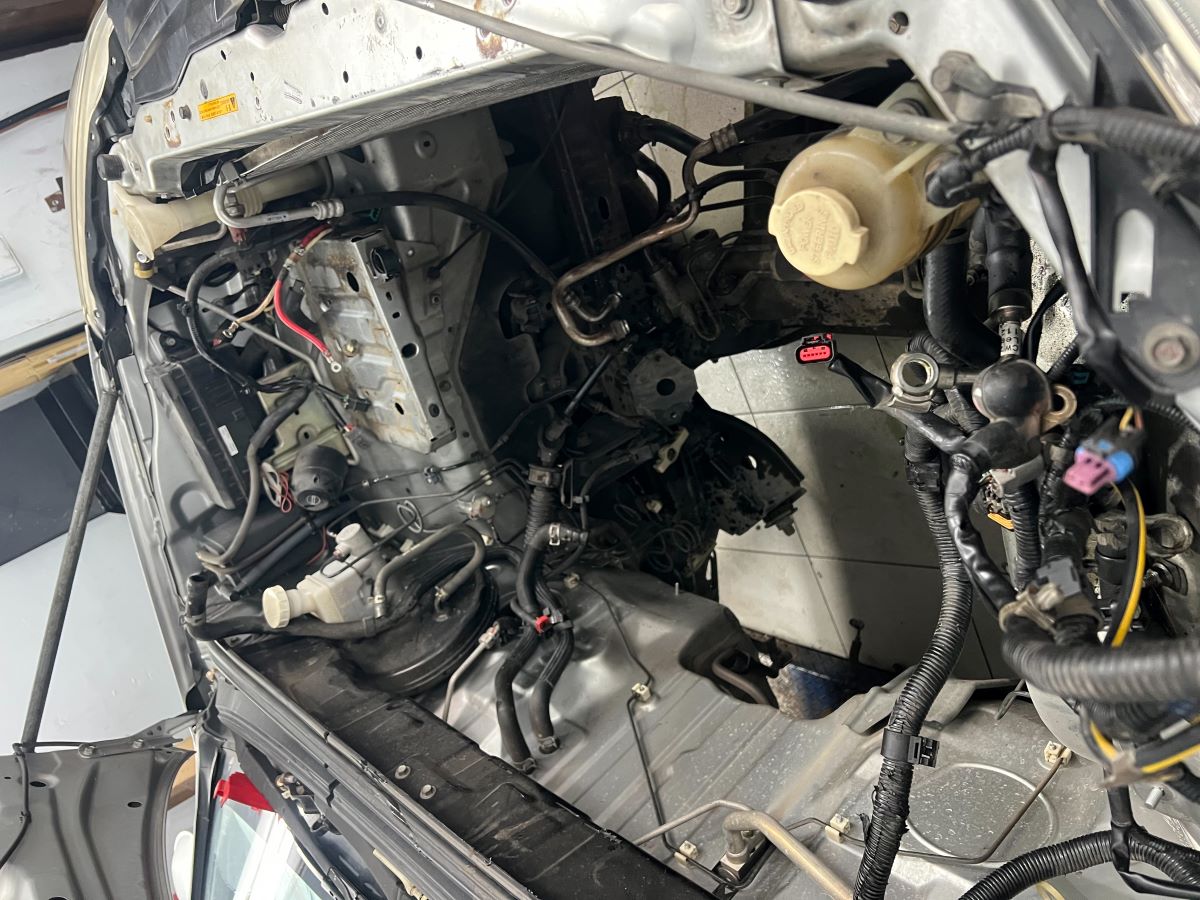

（圖2：引擎抬離後的車身側艙，箭頭處為原引擎底座安裝位元）
二、核心部件修復與更換
圖三
.jpg)
圖四
1. 活塞與活塞環組處理：
削活塞：將活塞送外加工，以數控鏜床修正活塞裙部徑向尺寸，確保與汽缸壁配合間隙為0.015-0.020mm（加工後實測0.018mm）；
活塞環更換：舊活塞環端隙0.5mm（標準≤0.25mm）、側隙0.08mm（標準≤0.05mm），更換引擎大修包內規格為「1.2mm（頂環）+1.5mm（二道環）+3.0mm（油環）」的活塞環組，組裝後復測端隙0.22mm、側隙0.04mm，符合標準。
2. 密封件系統更新：
更換曲軸後油封、曲軸前油封（舊件唇口老化龜裂，彈簧鬆脫）；
替換油軸墊片（舊件壓縮量超標2mm），安裝時於墊片兩側均勻塗佈免墊膠（耐油型，型號380），晾置5分鐘後組裝，避免後續曲軸箱壓力異常。
（圖3：分解後的引擎本體，可見活塞組與缸體配合面）
（圖4：加工後的活塞與新活塞環組，箭頭處為活塞裙部加工面）
三、冷卻系統與缸頭組裝（對應圖2）
1. 冷卻部件更換：
水幫浦：舊水幫浦軸徑曠量0.3mm（標準≤0.1mm），更換原廠規格水幫浦，組裝後測試軸徑曠量0.05mm；
節溫器：舊節溫器開啟溫度95℃（標準82℃），更換後實測開啟溫度81.5℃，全開行程4.5mm（標準≥4mm）。
2. 汽缸頭組裝：
汽缸頭螺絲：採用「分次鎖緊法」：第一次預鎖20N·m，第二次鎖至40N·m，第三次以角度扳手加鎖90°，確保缸頭與缸體密封壓力均勻；
氣門組檢測：以煤油滲漏法測試氣門密封性，3min內無滲漏，符合標準。
四、正時系統與收尾組裝
圖五
1. 正時系統校準：
更換正時皮帶、平衡軸皮帶（舊皮帶齒面磨損深度0.2mm），使用張緊力計測試皮帶張緊力：正時皮帶張緊力120N，平衡軸皮帶張緊力80N（均符合原廠標準）；
正時記號校準：曲軸皮帶輪TDC標記對齊前蓋缺口，凸輪軸齒輪標記對齊汽缸頭平面基準線，反覆確認2次後鎖緊張緊輪。
2. 散熱片清理：
以高壓氣槍（壓力0.3MPa）配合散熱器專用清洗劑清理**冷氣散熱片**，清除灰塵與油泥，測試散熱片通風間隙恢復至1.5mm（標準≥1.2mm）。

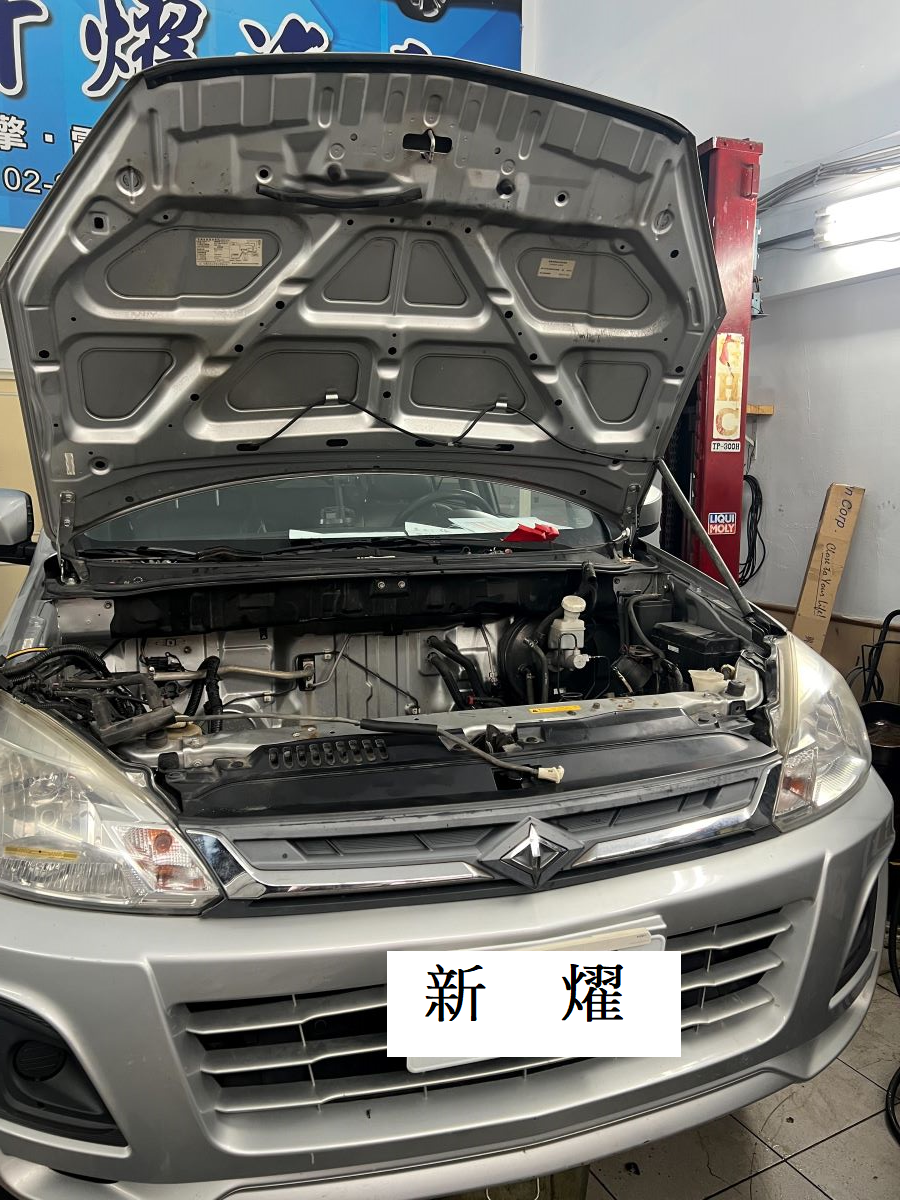

（圖5：引擎回裝完成的艙室，可見正時皮帶外蓋及冷卻管路佈局）
五、完工試車
試車流程：怠速運轉30min（怠速波動率≤2%）→ 急加速測試（動力響應延遲≤0.5s）→ 高速巡航10km（水溫穩定在85-90℃）→ OBD-II數據流檢測（進氣歧管壓力、噴油脈寬均在標準範圍），判定大修合格。
-
